1. उत्पाद:
हाइड्रोलिक मगरमच्छ कतरनी की रक्षा:
यह Q43-800 सुरक्षा हाइड्रोइक मैलीगेटर कतरनी मुख्य रूप से धातु प्रसंस्करण संयंत्र और स्क्रैप धातु रीसाइक्लिंग स्टेशन के लिए छोटे पैमाने पर लागू होती है। 800 मिमी लंबे काटने वाले ब्लेड के साथ सुसज्जित, यह बड़ी कतरनी बल के साथ प्रदर्शन करता है। हाइड्रोलिक डिवाइस द्वारा संचालित, यह मशीन सुरक्षित प्रदर्शन और सरल संचालन प्रदान करती है। इसके अलावा, यह पैर शिकंजा के बिना बढ़ते में उपलब्ध है। यदि कार्यस्थल पर बिजली की आपूर्ति नहीं है, तो इस उत्पाद को डीजल इंजन द्वारा संचालित किया जा सकता है, जो समय और श्रम दोनों को बचाता है।
इस मगरमच्छ कतरनी का लाभ यह है कि सभी वेल्ड जोड़ों को पूरे उत्पादन प्रक्रिया में संलयन वेल्डिंग के साथ इलाज किया जाता है। कॉन्फ़िगर किए गए बोल्ट अन्य समान उत्पादों की तुलना में उच्च शक्ति मानकों को पूरा करते हैं। यह मशीन प्रति शिफ्ट के बारे में 3 से 5 टन सामग्री कतरनी करने में सक्षम है। ग्राहकों की मांगों के मुताबिक, यह मुख्य फ्रेम और हाइड्रोलिक इकाई एक मशीन में सभी में एकीकृत है। इसलिए, यह उत्पाद अंतरिक्ष की बचत और परिवहन और संचालन के लिए सुविधाजनक है। इसके अलावा इस उत्पाद के बारे में जानकारी हमारे बिक्री समूह से संपर्क करके प्राप्त की जा सकती है।
2. तकनीकी पैरामीटर्स:
| नहीं | Q43-800 हाइड्रोलिक मगरमच्छ कतरनी की रक्षा - तकनीकी विनिर्देश | ||
| 1 | सबसे बड़ा कतरनी बल (टन) | 800KN | |
| 2 | कट सिलेंडर का स्ट्रोक | 240 मिमी | |
| 3 | काम करने की मेज की ऊंचाई | 790mm | |
| 4 | आवृत्ति प्रति मिनट (बार) | 8 ~ 12 | |
| 5 | ब्लेड लंबाई | 800 मिमी | |
| 6 | सबसे बड़ा ब्लेड खोलना | 340mm | |
| 7 | हाइड्रोलिक प्रणाली दबाव | 21MPa | |
| 8 | कुल शक्ति | 7.5KW | |
9 | electromotor | प्रकार Y132M -4 | मात्रा एक टुकड़ा |
निर्धारित गति 1440rpm | शक्ति 7.5kw / 10HP | ||
| 10 | हाइड्रोलिक पंप | प्रकार 25YCY14-1B | मात्रा एक टुकड़ा |
नाममात्र निर्वहन 25ml / आर | नाममात्र का दाब 31.5MPa | ||
| 1 1 | मशीन का कुल मिलाकर आकार | 2200 × 900 × 1600 मिमी | |
| एसएन। | स्क्रैप नाम | स्क्रैप आकार | मात्रा। |
| 1 | गोल बार | φ40 मिमी | 1 टुकड़ा। |
| 2 | वर्गाकार पट्टी | 35 × 35 मिमी | 1 टुकड़ा। |
| 3 | एंगल बार | 40 × 40 × 4 मिमी | 3 पीसीएस। |
| 4 | स्टील प्लेट | 14 × 125 मिमी | 1 टुकड़ा। |
3. विवरण:
यह क्यू 43 सीरीज मगरमच्छ कतरनी ज्यादातर धातु पुनर्नवीनीकरण प्रसंस्करण संयंत्र, स्क्रैप किए गए वाहनों को अलग करने, खेतों और अन्य उद्योगों को मिटाने के क्षेत्र में लागू होती है। यह स्टील के अनुभाग को अलग-अलग आकार और गोलाकार कचरा संरचनात्मक धातु जैसे राउंड स्टील, स्क्वायर स्टील, कोण लोहे, आई स्टील, प्लेट स्टील और स्टील पाइप को ठंडा करने के माध्यम से योग्य फर्नेस चार्ज में संसाधित करने में सक्षम है। उपयुक्त उपकरणों के साथ जोड़ा गया, हमारा उत्पाद रोलिंग मिल में छोटे आकार के स्टील अनुभाग के लिए लंबाई काटने के उपकरण के रूप में काम कर सकता है।
4. निर्माण
मगरमच्छ कतरनी की मानक संरचना में, मेनफ्रेम और हाइड्रोलिक स्टेशन अलग हो जाते हैं। वहां, मुख्य फ्रेम ब्लेड धारक काटने, ब्लेड चलने वाले ब्रैकेट को सिलेंडर कताई द्वारा संचालित, सिलेंडर धारण करके संचालित प्लेट पकड़े हुए, डिवाइस को समायोजित करने आदि से बना है। छोटी गैर मानक मशीन के लिए, मेनफ्रेम और हाइड्रोलिक को एक साथ एकीकृत किया जा सकता है क्योंकि ग्राहकों की आवश्यकता होती है। इसके अलावा, कटाई की स्थिति के आधार पर क्लैंपिंग सिलेंडर हटाया जा सकता है।
ऑपरेशन मोड
विशेष डिजाइन ग्राहकों की जरूरतों के अनुरूप है। यह मशीन मैन्युअल फीडिंग डिवाइस, मैन्युअल कतरन प्रणाली को एकल काटने या स्वत: निरंतर काटने प्रणाली के लिए लागू कर सकती है। छोटे आकार की मशीन के रूप में, पैर पेडल नियंत्रण के लिए इस्तेमाल किया जा सकता है।
5. विशेषताएं
1. हाइड्रोलिक ड्राइव के तहत, यह मगरमच्छ कतरनी सुरक्षित, भरोसेमंद और हेरफेर के लिए सुविधाजनक है।
2. ब्लेड खोलने की लंबाई 400 मिमी, 600 मिमी, 700 मिमी, 800 मिमी, 1000 मिमी, 1200 मिमी, 1600 मिमी और 1800 मिमी सहित भिन्न होती है। कतरनी बल को 63 ग्रेड से 500ton तक के आठ ग्रेड में वर्गीकृत किया जाता है। उपयोगकर्ता कामकाजी पैमाने और कतरन आवश्यकताओं के आधार पर कुछ सीमा में विभिन्न बल और ब्लेड खोलने के आकार के साथ मशीन का चयन कर सकते हैं।
3. मशीन को स्थापित करने के लिए पैर बोल्ट की आवश्यकता नहीं है।
4. उस जगह जहां बिजली की आपूर्ति नहीं है, उपकरण डीजल इंजन द्वारा संचालित किया जा सकता है।

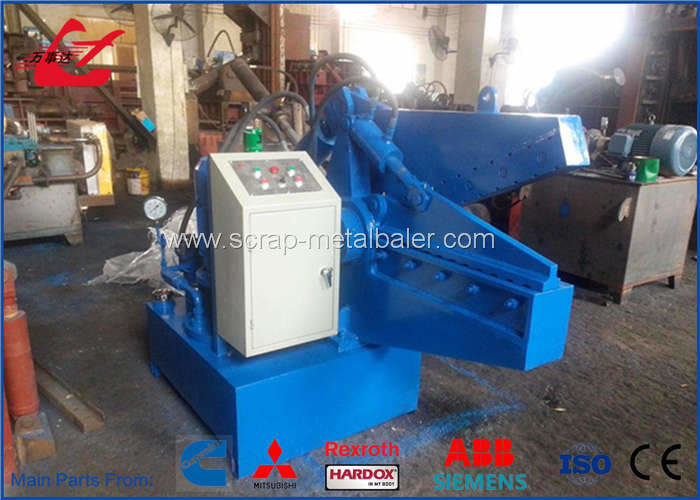

6. तस्वीरें:
